2022年09月24日

Mark Audio OM-MF4-MICA スピーカー製作 (2)

Mark Audio "OM-MF4-MICA" スピーカーに合わせて、専用スピーカースタンドを用意しました!

高さ462mmのスピーカースタンドになります。本体キャビをのせると前高662mm(ユニット中央までは562mm)です。


上面に穴が空いてます、裏側下部にも開口部が見えますね。


それでは、ユニットの付いた本体を載せてみましょう。ピッタリはまります。


実はこのスピーカースタンド、ホーン構造になっているんですよ。


ホーン構造といっても音道の長さはそれ程ありません。
下部キャビだけで約1400mmの長さです。なので、CWホーンと共鳴管や音響迷路の中間的な感じでしょうか。

上部キャビとの組み合わせではつぎの写真のような構造となり、上部キャビダクトと合わせて音道はトータル1450mm長になります。


共鳴ダクトとして考えると [音速÷音道の長さ] で

340m/s÷1.45m = 234.5Hz

の波長になるでしょうか。

参考までに板取写真を。


これも側板に対して音道順に張り合わせていくだけなので、製作時間は3時間程度で終了。内部を仕切る板の間隔を合わせるのが注意点ですね。

次回はこのSPシステムの驚きの機能を計測結果と合わせて、ご紹介したいと思います。
.s
posted by toons at 20:57| Comment(0) | オーディオ

2022年09月21日

Mark Audio OM-MF4-MICA スピーカー製作 (1)

「これならできる特選スピーカーユニット 2022年版マークオーディオ編」付録の Mark Audio "OM-MF4-MICA"、やはり6cmユニットということで小型バスレフでいくことにしました。製作もとても簡単です。

机の上に置いても無理のないサイズ感というところで、幅12cm、奥行15cm、高さ20cm程度に納まるよう板取を考えます。


板厚12mmのMDFを材料として板幅100mmのバッフル、天板、底板、裏板に200x150mmの側板で挟む形、バスレフダクトは底板から裏側に逃がすようにします。

板数が少ないのでカットも楽、製作も側板に順次張り合わすので難しさはありません。


仮組時点ではダクト方向をユニット側にしていましたが、もう少しダクト長を稼ぎたかったので裏板に向く方向に変えています。


底ダクトから裏板側に抜けるよう底板は12mmの隙間をあけています。


内容積は1.9L程度、断面積が途中で変わるのでダクト周波数(fd)の計算は大雑把ですが170Hz程度の想定です。

吸音材を天板側に少し入れ、側板を貼り付ければ完成。



接着剤の乾燥に1日待って特性を測ってみました。昨年とは測定場所が変わったので標準SPのFE83Nとの比較をしてみました。


ピンクノイズを再生、アンプボリューム同位置、計測スマホ軸上1m、 "Audio Frequency Analyzer" アプリで計測した 周波数特性がつぎのとおりです。

・OM-MF4-MICA 周波数特性

・FE83N 周波数特性

OM-MF4-MICAの中高域特性は見事にフラット、16kHz以上はマークオーディオの個性ですかね。30度特性で平坦になることを期待しているのでしょう。

ダクト周波数はこの特性からすると160Hz近辺でしょうか、見た目は100Hz-12.5kHzフラットになっています。

FE83Nの方は1k-2kHzが若干レベル高目になっているようです。

ざっと試聴した感想は、よくある紙臭い音ではなかったです。シンバル、フルートの高域も綺麗に拡散する感じ、ピアノの粒立ちも感じられます。

さすがにベースの基音、オーケストラのトゥッティ再生は厳しいですね。ニアフィールドで壁に近づける設置であればもう少し低い方の伸びが期待できるかもしれません。

ということで後は塗装くらいでしょうかね。

いいえ。いくら小型とは言え机周りにそんなスペースがない。通常のセッティングでも聴いてみたいけどわざわざ台を用意するのもな〜。

というお声から、今回この小型システムとマッチしたスピーカースタンドをご用意しております。(え〜、そんな声聞いたことないわ)

そのスピーカースタンドがこちらになります、、、次回につづく。
.s
posted by toons at 19:15| Comment(0) | オーディオ

2022年09月20日

「これならできる特選スピーカーユニット 2022年版マークオーディオ編」- OM-MF4-MICA を入手!


ようやく今年のStereo誌ムック本 ONTOMO MOOK「これならできる特選スピーカーユニット 2022年版マークオーディオ編」を入手しました。


今回のユニットはマークオーディオ "OM-MF4-MICA"、6pフルレンジです。

外見からは、2020年版ユニット"OM-MF4"の振動板を紙にして軽量化を図っただけのように見えますが、本誌内容ではその他細かい改良が加えられているようです。

・OM-MF4-MICA T/Sパラメータ
 Re = 6.8Ω
 Fs = 106.69Hz
 Vas = 1.17L
 Qts = 0.55
 Sd = 23cm2
 Mmd = 1.33g
 Mms = 1.39g
 Spl = 85.23dB/m
 Max Power = 7W(Nom)
 XMax = 4.0mm(1way)

・OM-MF4 T/Sパラメータ
 Revc = 8Ω
 Fs = 97.5Hz
 Vas = 1.15L
 Qts = 0.64
 Sd = 24cm2
 Mmd = 1.63g
 Mms = 1.69g
 Spl = 83.41dB
 Max Power = 7W(Nom)
 XMax = 4.0mm(1way)

機械システムのムービングマス(Mmd)が 0.3gも軽くなっています。Fsが高くなり、音圧レベルも上がっています。

Qtsが下がっているので、少し負荷のかかるダクトでもうまく鳴ってくれそうです。


2020年版ユニット"OM-MF4"はデザイン優先で設計して、デスクトップオーディオとして活躍中。

今回は素直なバスレフでいくか、、、どうかは次回のお楽しみ。
.s

追記)OM-MF4 関連記事
MarkAudio OM-MF4 プロジェクト vol.1 - ブレストデトネイター 誕生
「これならできる特選スピーカーユニット 2020年版マークオーディオ編」 - OM-MF4 を入手!
posted by toons at 18:01| Comment(0) | オーディオ

2022年09月15日

ビル・エヴァンス - 追憶の時


本日はビル・エヴァンスの命日。

ビル・エヴァンスのジャズピアノの魅力にずっと憑りつかれてきました。1980年に亡くなって42年もの歳月が流れても、彼の音楽はいまも人々の心を惹き付け続けています。

久々に、ビル・エヴァンスを描いた映画「Time Remembered: Life & Music of Bill Evans」を観てみました。
波乱万丈の人生を描いたドキュメンタリー、その生き様の壮絶さを改めて実感できました。彼に関わりのあったミュージシャンのインタビューやビル・エヴァンスの肉声も入っているので貴重な記録です。

残念ながら、実際のライブを聴く機会はなかったのですが、ビル・エヴァンスと同じ空間にいたことがあります。

京都木屋町のジャズクラブ「Lady Day」、、、その昔よく通っていたバーで、毎晩のようにライブ・セッションが催されていました。

そのお店の漆喰壁に、大勢のミュージシャンに混じって、ビル・エヴァンスの手書きサインが!!
おそらく、日本ツアーの際に立ち寄ったのでしょう。ここに居てたんだよなと思いながら、カウンターでバーボンを飲んでいた記憶があります。

そのお店もかなり前に閉店してしまって、もう由来を訊ねることもできませんが、、、あのサインが描かれた漆喰壁、閉店したときに一部削り取って譲り受けたかったなぁ。
.t
posted by toons at 23:55| Comment(0) | オーディオ

2022年09月14日

新しいミニスキレット - ロッジ 6-1/2インチ グリルパン


新しいミニスキレット(L3GPJPN)をゲット!

US No.1ブランドの LODGE(ロッジ)6-1/2インチ スキレット、しかも グリルパン仕様です。

こんな小さなサイズで、グリルパンがあるなんて知りませんでした。

たまたま某大手ネット通販で見つけて入手してみました。超格安だったので、てっきり並行輸入品だろうと思っていましたが、、、

ロッジ日本総代理店であるアウトドア専門店「A&Fカントリー」が日本市場向けに企画した正規オリジナル商品だそうです。コロナ蔓延のすこし前、ミニスキレットがブームだった頃にリリースされたようですね。


通常の6 1/2インチ・ミニスキレットと並べてみると、このとおり。これで 3兄弟になりました!

このような小さなサイズのグリルパンを使うニーズは少ないためか、在庫処分で売られているのでしょう。

この商品、ロッジならではの鋳鉄5mm厚で、グリル用の波型ラインもしっかりしていて、底面の厚みがさらに増しています。

まだ使い始めで最適な用途を探しているところなのですが、ローストでは接触面積が少なすぎて熱が入りずらい感じですね。ほかのスキレットと併用して、仕上げで肉に焼き目を付けたり、余分な脂を分離するのにはとても重宝しそうです。

とりあえず、ミニスキレットによる料理バリエーションがさらに増えるのが楽しみです。
.t
続きを読む
posted by toons at 22:49| Comment(2) | カルチャー

2022年09月06日

超ミニひまわり


友人に花苗をお分けした「超ミニひまわり」が無事に咲いたそうです!

我が家では、この夏の悪天候でどうもうまく育っていません。あと残り少ない夏にきれいに咲いてくれることを期待しています。
.t
posted by toons at 23:01| Comment(0) | 日記

2022年08月31日

「Amazon Echo Dot(第4世代)」を入手!そのサウンド特性は!?


「Amazon Echo Dot(第4世代)」をサマーセールで入手!


「Amazon スマートプラグ」とのセットが超特価だったので、ついポッチと、、、(本当は、スマートプラグが欲しかっただけなんですが)

スマートプラグは 「MUJI 大風量サーキュレーター」 をリモートコントロールするのに大活躍してくれています。


一昨年に導入した「Amzon Echo Dot with Clock(第3世代)」とほぼ同じ直径(10cm)ですが、第4世代のほうは球体なのでかなり大きく見えます。


全体にスタイリッシュに仕上がっているのですが、上部ボタンのデザインが妙に不格好なのはご愛嬌ですね。


第3世代のほうがあまり存在感を主張せず、よくできたデザインだと思います。
時刻表示だけなく音量レベルの設定表示などができるのはとても便利なので、第4世代も時計付きにしたほうがよかったなと少し後悔しています。

さて、肝心のスマートスピーカーとしての音質はというと、、、
第3世代でがっかりしたサウンド傾向は残っていました。かなり改善されたという口コミがあったので期待していたのですが、、、

ということで、改めて周波数特性を計測してみました。

・Amazon Echo Dot(第4世代)

・Amzon Echo Dot with Clock(第3世代)

iPadとBluetooth接続し、ピンクノイズを再生させて、オーディオアナライザーアプリ「Audio Frequency Analyzer」で周波数特性を計測した結果です。
第4世代と第3世代を同一条件で再生、測定距離は100cm、1/3オクターブバンド、ピークホールドでの周波数特性です。

第4世代では、第3世代の課題だったドンシャリ傾向、中域の大幅な落ち込みが改善されて、割と素直な周波数特性になっています。

フルレンジ単発で低域を無理に持ち上げすぎなので、やはり鈍い低音です。しかし、第3世代のような人の声の不自然さはかなり改善されています。

オーディオファンとしてはこの音質ではあまり音楽を楽しめそうもありません。やはりイコライザーで調整して特定の音楽ジャンル向けに利用するしかなさそうですね。まあ、Alexa音声アシスタントとして別室でがんばってもらいましょう。
.t

関連記事:Amazon Echo Dot その音質に違和感、周波数特性は!?
posted by toons at 19:53| Comment(0) | オーディオ

2022年08月29日

やっと戻ってきた夏雲


やっと夏らしい雲を見かけるようになりました。

先週までの秋雨前線による悪天候が一息ついたと思ったら、今度は日本近海で台風発生とのこと、、、この夏の天候はまったく読めません。

気候変動はもう後戻りできないレベルに来てしまっているのでしょうか。
.t
posted by toons at 23:52| Comment(0) | 日記

2022年08月11日

iPhoneアプリ・サマーセール!

この夏休みに、日頃気になっているオーディオや生活環境のチェックをやってみませんか!?

オーディオ系アプリとアプリバンドルを特別価格でご提供します!セール期間は 19日まで。この機会をお見逃しなく!!

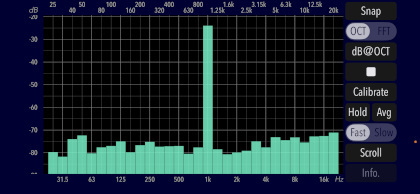

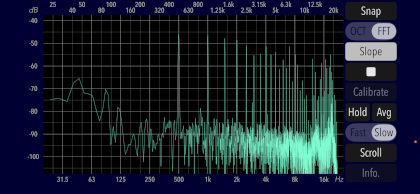

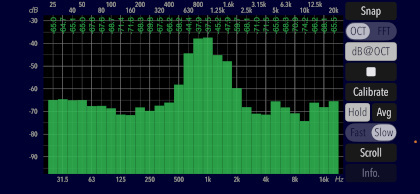

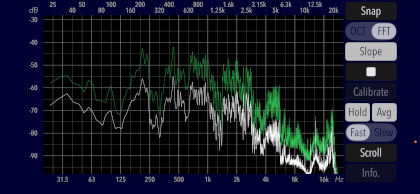

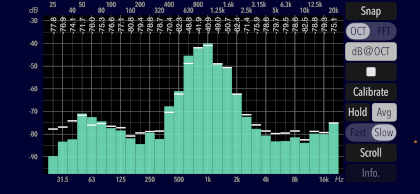

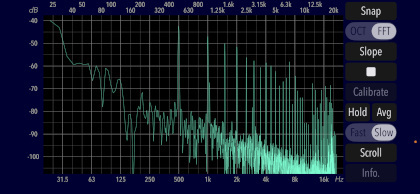

Audio Frequency Analyzer


iPhone用スペクトラム・オーディオ・アナライザー(RTA)アプリ。
オーディオ機器のセッティング、スピーカーテスト、ステージ音響、サウンドミキシング環境の評価など、様々なサウンドシーンでご利用ください。

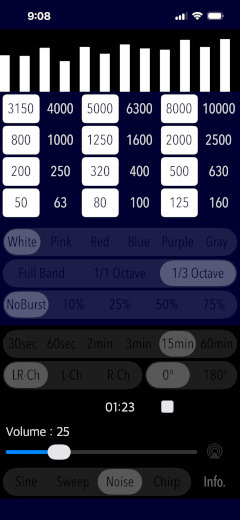

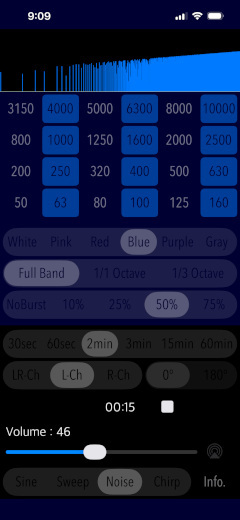

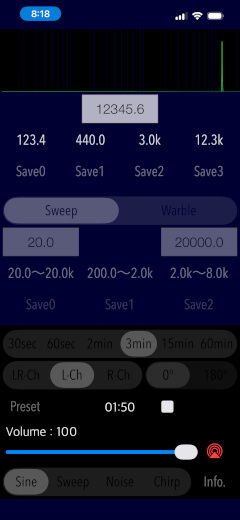

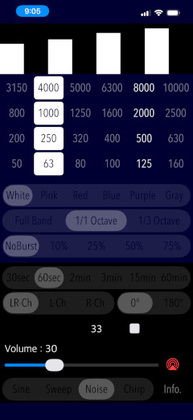

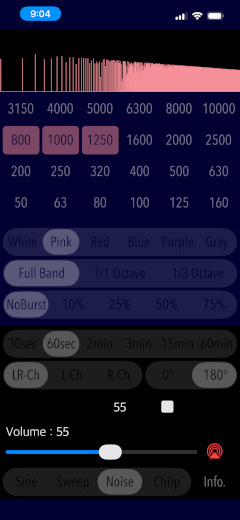

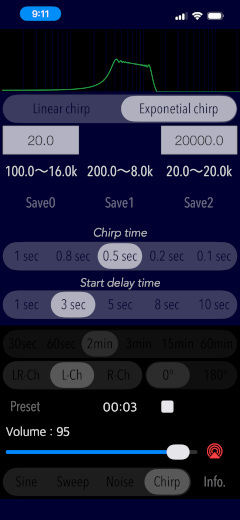

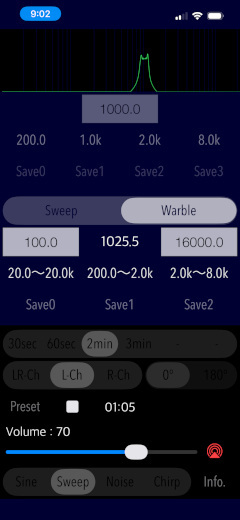

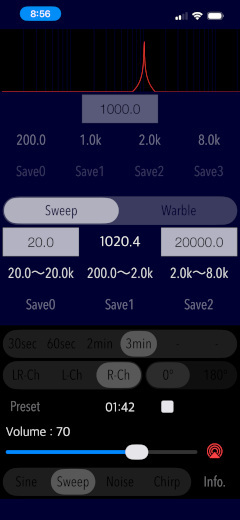

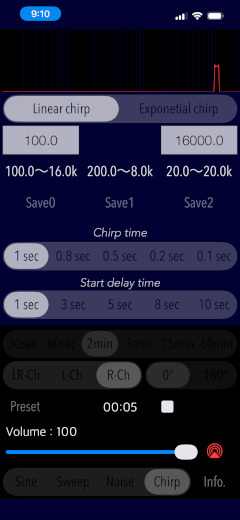

Audio Tone Generator Plus


様々なオーディオ・テストトーンを生成するサウンドジェネレーター・アプリ。
オーディオシステムテスト、サウンドチューニング、聴力検査などの基準音源として、幅広い分野でご利用いただけます。


Environmental Sensor Measurement Combo

icon-magnetscape_v400.png icon-vs_v500.png icon-inclino_v300.png

iPhone内蔵の各種センサの情報を直感的にわかりやすく表示するアプリセット。

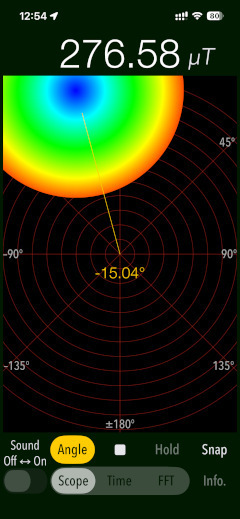

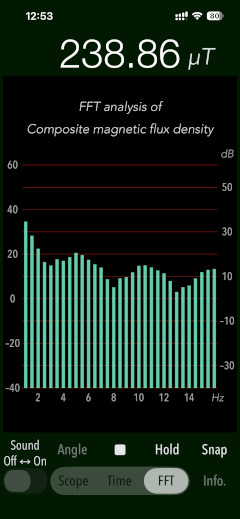

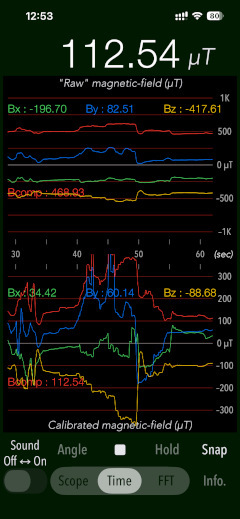

- Magnetscape: 磁気レベル測定・解析ツール
- Vibroscope : 振動レベル測定・解析ツール
- Clinoscope : 傾斜計・ジャイロスコープ


Particular Noise Measurement Combo

icon-sla_v500.png icon-hfnm_v200.png icon-lfd_v400.png

低周波から高周波の可聴周波数をすべてカバーした騒音解析アプリセット。
- Sound Level Analyzer:騒音解析ツール

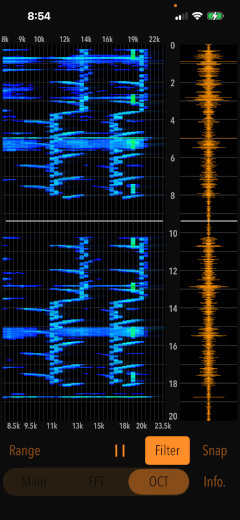

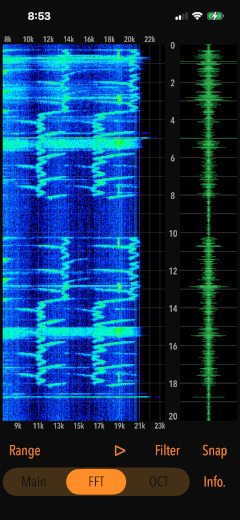

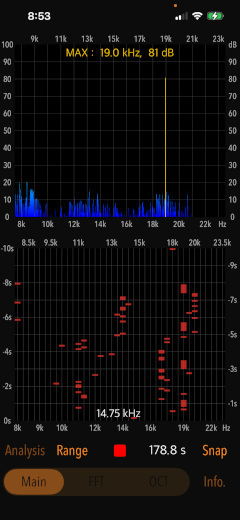

- High-Frequency Noise Monitor:高周波解析ツール

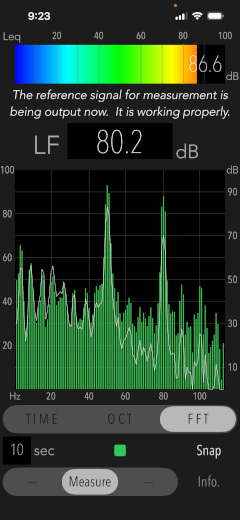

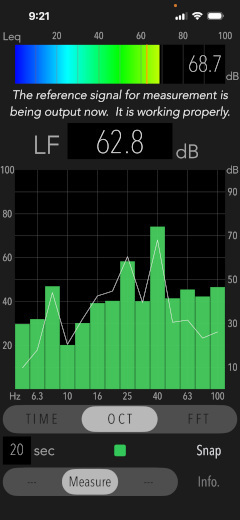

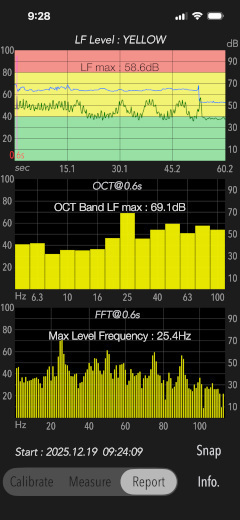

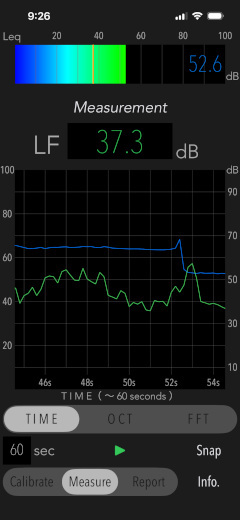

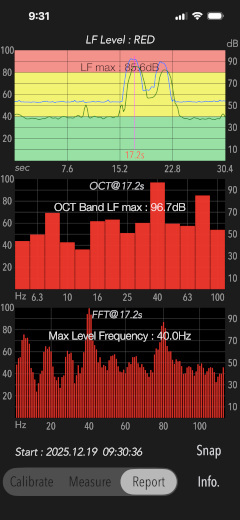

- Low Frequency Detector:低周波検出ツール
